HSL & RGB

Dieses Kapitel ist nur von Interesse für diejenigen Benutzer, die den Gebrauch von Farbt, Sätt, Hell und den Rot-, Grün- und Blaufeldern im Teil „Farbe mit Struktur“ des Farbenaussuchers verstehen wollen.







Hier

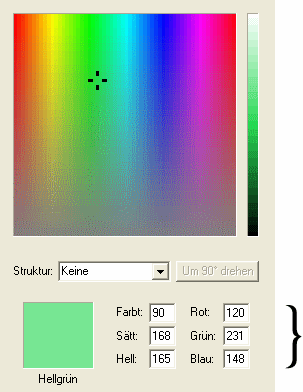

In der Dialogbox „Farbenaussucher“ werden zwei Modelle zum Bestimmen von vereinfachten Farben benützt: Das HSL-Modell und das RGB-Modell.


HSL-Farbmodell

HSL ist eine Abkürzung für Hue, Saturation und Luminosity (Farbton, Sättigung und Helligkeit). Mit der Dialogbox „Farbenaussucher“ kann die Bestimmung der HSL-Werte gesteuert werden. Die nachstehende Abbildung zeigt die Steuerung des Farbmusters und der Helligkeit, die in der Dialogbox erscheinen, und den Bereich der Werte, die der Benutzer mit dieser Steuerung bestimmen kann:


Sättigung

Helligkeit
Farbton

In der Dialogbox „Farbenaussucher“ müssen die Werte von Sättigung und Helligkeit innerhalb des Bereichs von 0 bis 240 liegen, und der Wert des Farbtons im Bereich 0 bis 239.


RGB-Farbmodell

Das RGB-Modell wird benutzt, um Farben für Displays und andere Geräte, die Licht ausstrahlen, zu entwerfen. Gültige Werte von Rot, Grün und Blau liegen im Bereich von 0 bis 255, wobei 0 das Minimum und 255 das Maximum der Intensität darstellt. Die Abbildung auf der nächsten Seite zeigt, wie die Primärfarben Rot, Grün und Blau kombiniert werden können, um vier zusätzliche Farben zu erhalten.

Cyanblau
 Gelb
Rot
Weiß
Farbton
Magentarot
 Grün


Beispiele

Hier sind acht Farben und ihre zugehörigen HSL- und RGB-Werte:

  Farbe Farbt Sätt Hell Rot Grün Blau
  Rot 0 240 120 255 0 0
  Gelb 40 240 120 255 255 0
  Grün 80 240 120 0 255 0
  Cyanblau 120 240 120 0 255 255
  Blau 160 240 120 0 0 255
  Magentarot 200 240 120 255 0 255
  Weiß 0 0 240 255 255 255
  Schwarz 0 0 0 0 0 0


So wird eine Farbe oder Farbe mit Struktur ausgesucht

Eine Farbe kann in dem Teil „Farbe mit Struktur“ der Dialogbox „Farbenaussucher“ auf drei Arten ausgesucht werden:

  1. Ziehen Sie den Mauszeiger in der Farbmustersteuerung, um Farbton- und Sättigungswerte auszuwählen, dann ziehen Sie den Schieberegler auf dem Farbverlaufsbalken, um die Helligkeit auszuwählen.

  2. Geben Sie die Werte für Farbton, Sättigung und Helligkeit (HSL) ein, indem Sie die Farbt-, Sätt- und Hell-Steuerung bearbeiten.

  3. Geben Sie die Werte für Rot, Grün und Blau (RGB) ein, indem Sie die Rot-, Grün- und Blau-Steuerung bearbeiten.

Die erste Art reicht für fast alle Benutzer aus. Die anderen beiden sind hauptsächlich für die Benutzer vorgesehen, die HSL- oder RGB-Werte für eine bestimmte Farbe haben, die sie in einem Entwurf benutzen wollen.
